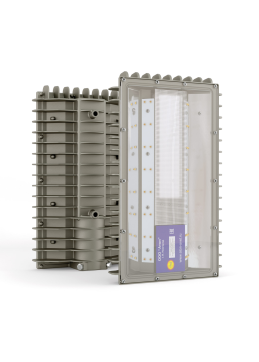

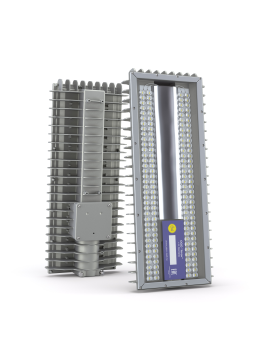

Светильник светодиодный во взрывозащищенном исполнении серии STREET (маркировка взрывозащиты 1Ex s IIC T6 Gb X)– презназначен для освещения открытых промышленных площадок, прилегающих территорий, и дорог на объектах и в зонах со взрывоопасными средами и особыми условиями эксплуатации в соответствии с присвоенной маркировкой взрывозащиты. Корпус светильника предусматривает два вида крепления: на трос и на консоль. Светильник серии STREET выпускается в корпусе изготовленном методом литья под высоким давлением. Анодированное покрытие защищает от воздействия рабочих сред. Оболочка светильника имеет степень защиты от воздействий внешней среды IP67, дополнительно внутри произведена защита токоведущих элементов кремнийорганическим компаундом. Рассеиватель выполнен из ударопрочного поликарбоната. Светодиоды производства компании OSRAM с углом раскрытия 80° или 120° образуют полуширокую КСС типа Ш, которая прекрасно подходит для размещения данного светильника на стандартных опорах с консольным креплением, вертикальных плоскостях различных объектов или на растяжке между опорами.
Краткие Технические характеристики
Параметры | АТ-ДКУ-11/50-220VAC-IP67-Ex | АТ-ДКУ-11/60-220VAC-IP67-Ex | АТ-ДКУ-11/70-220VAC-IP67-Ex | АТ-ДКУ-11/92-220VAC-IP67-Ex | АТ-ДКУ-11/90-220VAC-IP67-Ex | АТ-ДКУ-11/130-220VAC-IP67-Ex |
Потребляемая мощность не более, Вт | 50 | 60 | 70 | 90 | 90 | 130 |
Световой поток ±10 %, Лм | 6 800 | 8 500 | 9 500 | 10 500 | 12 000 | 16 000 |
Степень защиты | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 |
Маркировка 1Ex s IIC T6 Gb X, обозначающая принадлежность светильники к типу взрывозащищенных, расшифровывается следующим образом:
1 - уровень взрывозащиты: взрывобезопасное оборудование, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при признанных вероятных повреждений средств взрывозащиты.
Ех - знак, указывающий на соответствие оборудования требованиям ГОСТ.
s - специальный вид взрывозащиты, отличающийся от мер защиты, таких как «d», "nR" , "e" ,и др. , основанный на мерах защиты с целью предотвращения воспламенения окружающей взрывоопасной среды, признанных достаточными для обеспечения взрывозащиты во время оценки или испытаний.
II - группа: оборудование, предназначенное для применения в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам., Оборудование группы II может подразделяться на подгруппы IIA, IIB, IIC в зависимости от категории взрывоопасной смеси, для которой оно предназначено.
Т6 - знак температурной группы смесей, в котором оборудование является взрывозащищенным(от 85 до 100 градусов Цельсия).
Х - знак специальные условия безопасного применения
Gb- Уровень взрывозащиты, присваиваемый оборудованию для взрывоопасных газовых сред, с уровнем взрывозащиты «высокий», не являющемуся источником воспламенения в нормальных условиях эксплуатации или при предполагаемых неисправностях
Мощность от 50 до 130Вт
Световой поток от 6 600 до 13 000Лм (±10%)
Степень защиты IP67
Подробные Технические характеристики
Параметры | АТ-ДКУ-11/50 -220VAC-IP67 -Ex | АТ-ДКУ-11/60 -220VAC-IP67 -Ex | АТ-ДКУ-11/70 -220VAC-IP67 -Ex | АТ-ДКУ-11/92 -220VAC-IP67 -Ex | АТ-ДКУ-11/90 -220VAC-IP67 -Ex | АТ-ДКУ-11/130 -220VAC-IP67 -Ex |
Маркировка взрывозащиты | 1Ex s IIC T6 Gb X | |||||
Потребляемая мощность не более, Вт | 50 | 60 | 70 | 90 | 90 | 130 |
Световой поток ± 10%, Лм | 6 800 | 8 500 | 9 500 | 10 500 | 12 000 | 16 000 |
Производитель, марка светодиодов | Samsung | OSRAM Oslon SSL | ||||
Тип кривой силы света (КСС) | Д | Л | ||||
Коэффициент мощности (cos φ), не менее | 0,98 | 0,98 | 0,98 | 0,98 | 0,98 | 0,98 |
Цветовая температура, K | 5000 | |||||
Индекс цветопередачи, Ra | 80 | 80 | 80 | 80 | 80 | 80 |
Рабочее напряжение, В | 176–264 В/50Гц (VАС) | |||||
Степень защиты | IP67 | |||||
Температура эксплуатации, °С | −60…+45 | |||||
Климатическое исполнение | УХЛ1 | |||||
Гарантия не менее, лет | 3 | |||||
Срок службы светильника, лет | 10 | |||||
Ресурс работы LED, согласно теста LM80, час | >50 000 | |||||
Материал корпуса | Цельнолитой алюминий | |||||
Габаритные размеры светильника, Д×Ш×В,мм | 330×200×62 | |||||
Рассеиватель | Прозрачный ударопрочный поликарбонат | |||||
Вес светильника, кг | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
Защита от перенапряжения 380В | есть | есть | есть | есть | есть | есть |
Потребляемая мощность | 50 |
---|---|
Световой поток | 6800 |
Цветовая температура | 5000 |
Степень защиты | 67 |
Потребляемая мощность | 60 |
---|---|
Световой поток | 8500 |
Цветовая температура | 5000 |
Степень защиты | 67 |
Потребляемая мощность | 70 |
---|---|
Световой поток | 9500 |
Цветовая температура | 5000 |
Степень защиты | 67 |
Потребляемая мощность | 90 |
---|---|
Световой поток | 10500 |
Цветовая температура | 5000 |
Степень защиты | 67 |
Потребляемая мощность | 90 |
---|---|
Световой поток | 12000 |
Цветовая температура | 5000 |
Степень защиты | 67 |
Потребляемая мощность | 115 |
---|---|
Световой поток | 16400 |
Цветовая температура | 4000 |
Степень защиты | 67 |
