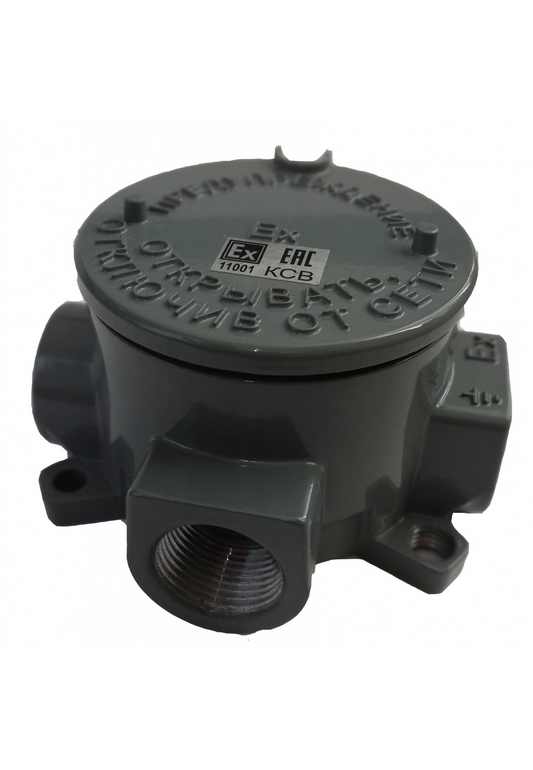

КСВ 03 02/16 Коробка взрывозащищенная

КСВ 03 02/16 Коробка взрывозащищенная
КСВ 03 02/16 Коробка взрывозащищенная
К списку продукции
Рабочее напряжениедо 380В 16А
Гарантия3 год
Цена: 1 350 p

Артикул: КСВ 03 02/16

1 Ех d IIC T6 Gb / Ex tb IIIC T75 0C Db
(ТР ТС 012/2011)
Степень защиты IP67

Соединительные взрывозащищённые, предназначенные для соединения и разветвления гибких кабелей с медными или алюминиевыми жилами в цепях переменного или постоянного тока на объектах различного назначения в различных отраслях промышленности, не исключая зон, опасных по воспламенению горючих газовоздушных смесей и зон, опасных по воспламенению горючей пыли.

Коробки относятся к электрическому оборудованию группы II, предназначенному для применения в потенциально взрывоопасных зонах класса 1 и 2 (классы по ГОСТ IEC 60079-10-1) категорий IIА, IIB и IIC (подгруппы по ГОСТ Р МЭК 60079-20-1) и температурным классам Т1, Т2, Т3, Т4, Т5 и Т6 (по ГОСТ Р МЭК 60079-20-1), а так же к оборудованию группы III, предназначенному для применения в зонах опасных по воспламенению горючей пыли 21 и 22 (ГОСТ IEC 61241-3) средах подгрупп IIIA, IIIB и IIIC (по ГОСТ IEC 60079-10-2) в соответствии с требованиями ГОСТ IEC 60079-14 и присвоенной маркировкой взрывозащиты по ГОСТ 31610.0.

Структура условного обозначения:

КСВ  Х1  Х2/Х3  ТУ 27.12.31-001-89877285-2017

где:

- КСВ –коробка соединительная распределительная взрывозащищённая;

- Х1 – количество вводов (2,3 или 4);

- Х2/Х3 - количество клемм/максимальный ток (А).

Коробки соединительные взрывозащищённые, предназначенные для соединения и разветвления гибких кабелей круглого сечения диаметром до 18 мм с медными или алюминиевыми жилами в цепях переменного или постоянного тока на объектах различного назначения в различных отраслях промышленности, не исключая зон, опасных по воспламенению горючих газовоздушных смесей и зон, опасных по воспламенению горючей пыли.
Вид взрывозащиты – «d» взрывонепроницаемые оболочки.
Категория взрывоопасности –группа IIA, IIB, IIC, группа IIIA, IIIB, IIIC.
Степень защиты оболочки – IР 67 по ГОСТ 14254-2015.

Исполнение по взрывозащите
1 Ех d IIC T6 Gb / Ex tb IIIC T75 0C Db
(ТР ТС 012/2011)
Степень защиты IP67

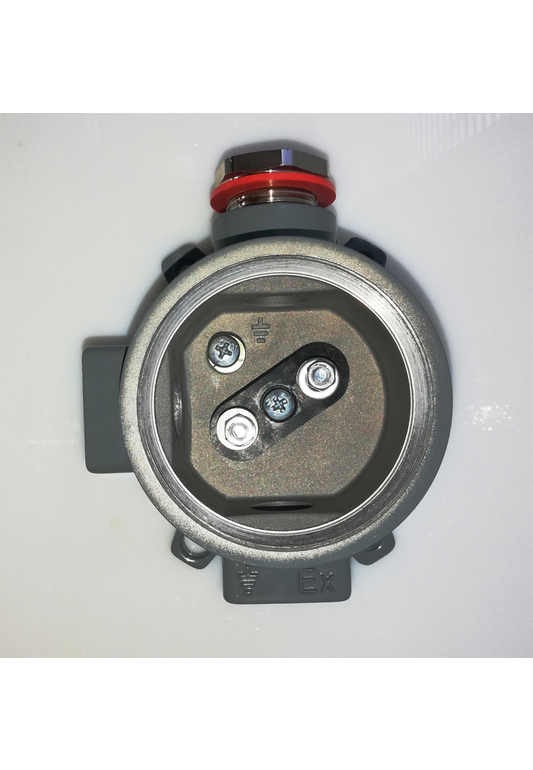

Коробка представляет собой круглую оболочку, состоящую из корпуса и крышки, изготовленных из алюминиевого сплава, методом литья под давлением с последующим нанесением полимерного защитно-декоративного покрытия. Для ввода кабеля внутрь предусмотрены кабельные вводы, являющиеся частью корпуса коробки. Внутри корпуса коробки находятся соединительные контактные зажимы, закрепленные ко дну корпуса коробки.
Дополнительно коробка может комплектоваться взрывозащищенными заглушками с трубной резьбой 3/4» со степенью взрывозащиты 1Ex e IIC GbU/1Ex d IIC GbU/Ex ta IIIC DaU, IP66/67/68 TC RU.
