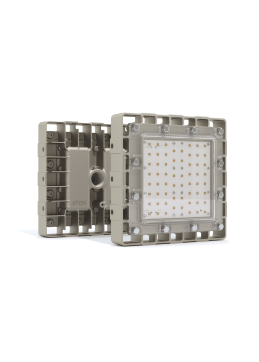

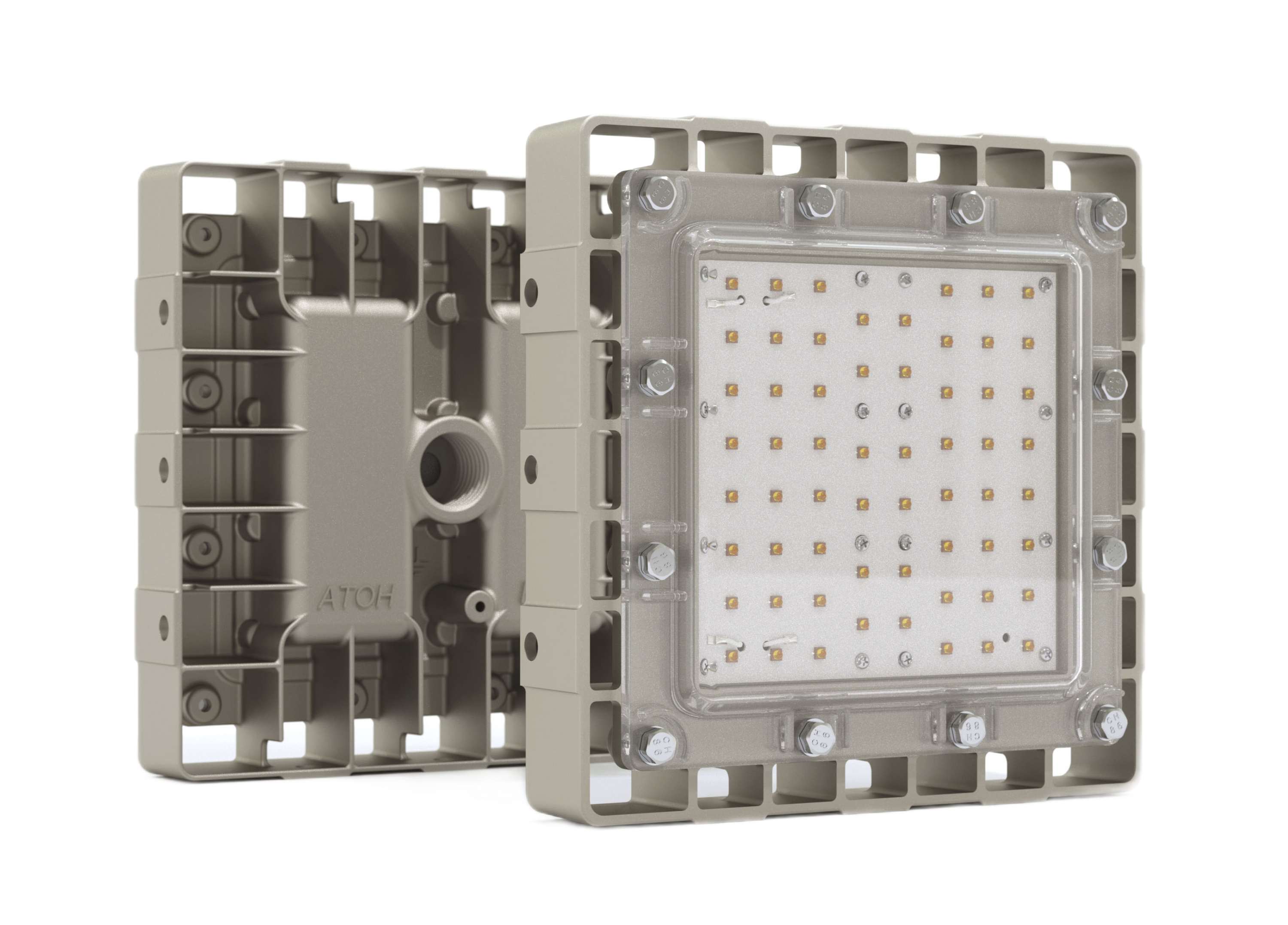

Взрывозащищенные светодиодные светильники серии ARSENAL-M 1Ex s IIC T6 Gb X

Светильник светодиодный во взрывозащищенном исполнении серии ARSENAL-M (маркировка взрывозащиты 1Ex s IIC T6 Gb X) — применяется для освещения промышленных помещений, цехов, площадок и территорий. Предназначен для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты. Уникальным конструктивным решением данного светильника является возможность объединения его в группы, позволяя создавать группы светильников с большой мощностью. Светильник серии ARSENAL-M выпускается в корпусе, изготовленном методом литья под высоким давлением. Анодированное покрытие защищает от воздействия атмосферных явлений и рабочих сред. Рассеиватель выполнен из поликарбоната. Светодиоды со светоотдачей до130 Лм/Вт и углом раскрытия 120° образуют КСС типа Д. Оболочка светильника имеет степень защиты от воздействий внешней среды IP67, дополнительно вну- три произведена защита токоведущих элементов кремнийорганическим компаундом. На всех торцевых плоскостях светильника расположены отверстия диаметром 9мм для соединения светильников между собой, крепления скобы или для подвесного крепления.

Краткие Технические характеристики

Параметры АТ-ДСП-11/30-220-IP67-EX АТ-ДСП-11/30-220-IP67-EX-К45 АТ-ДСП-11/30-220-IP67-EX-Ш АТ-ДСП-11/65-220-IP67-EX АТ-ДСП-11/65-220-IP67-EX-К45 АТ-ДСП-11/65-220-IP67-EX-Ш
Потребляемая мощность не более, Вт 30 30 30 65 65 65
Световой поток ±10 %, Лм 4350 4350 4600 8700 8700 9500
Степень защиты IP67 IP67 IP67 IP67 IP67 IP67
Вид КСС Д 45° Ш Д 45° Ш

Маркировка 1Ex s IIC T6 Gb X, обозначающая принадлежность светильники к типу взрывозащищенных, расшифровывается следующим образом:

1 - уровень взрывозащиты: взрывобезопасное оборудование, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при признанных вероятных повреждений средств взрывозащиты.

Ех - знак, указывающий на соответствие оборудования требованиям ГОСТ.

s - специальный вид взрывозащиты, отличающийся от мер защиты, таких как «d», "nR" , "e" ,и др. , основанный на мерах защиты с целью предотвращения воспламенения окружающей взрывоопасной среды, признанных достаточными для обеспечения взрывозащиты во время оценки или испытаний.

IIC - группа: оборудование, предназначенное для применения в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам., Оборудование группы II может подразделяться на подгруппы IIA, IIB, IIC в зависимости от категории взрывоопасной смеси, для которой оно предназначено.

Т6 - знак температурной группы смесей, в котором оборудование является взрывозащищенным(от 85 до 100 градусов Цельсия).

Х - знак специальные условия безопасного применения

Gb- Уровень взрывозащиты, присваиваемый оборудованию для взрывоопасных газовых сред, с уровнем взрывозащиты «высокий», не являющемуся источником воспламенения в нормальных условиях эксплуатации или при предполагаемых неисправностях

скачать каталог 2023

Мощность от 30 до 65Вт
Световой поток от 4 350 до 9 500Лм (±10%)
Степень защиты IP67

Подробные Технические характеристики

Параметры АТ-ДСП-11/30-220-IP67-EX АТ-ДСП-11/30-220-IP67-EX-К45 АТ-ДСП-11/30-220-IP67-EX-Ш АТ-ДСП-11/65-220-IP67-EX АТ-ДСП-11/65-220-IP67-EX-К45 АТ-ДСП-11/65-220-IP67-EX-Ш
Маркировка взрывозащиты 1Ex s IIC T6 Gb X
Потребляемая мощность не более, Вт 30 30 30 65 65 65
Световой поток ±10%, Лм 4350 4350 4750 8700 8700 9500
Производитель светодиодов Samsung
Тип кривой силы света (КСС) Д К45 Ш Д К45 Ш
Цветовая температура, K 5000
Индекс цветопередачи, Ra 80
Коэффициент мощности (cos φ), не менее 0,95 0,95 0,95 0,95 0,95 0,95
Рабочее напряжение, В 176-264 В / 50Гц (VАС)
Степень защиты IP67
Температура эксплуатации, °С −60…+45
Климатическое исполнение УХЛ1
Гарантия не менее, лет 3
Срок службы светильника, лет 10
Ресурс работы LED, согласно теста LM80, час 50 000"}" style="text-align: center;">> 50 000
Материал корпуса Цельнолитой алюминий
Габаритные размеры светильника, Д×Ш×В, мм 220×220×53
Рассеиватель Прозрачный поликарбонат/ прозрачный поликарбонат с интегрированой оптикой
Вес светильника, кг 2,8 2,8 2,8 2,8 2,8 2,8

Потребляемая мощность32
Световой поток4600
Цветовая температура5000
Степень защиты67
Уточните цену у менеджера
Потребляемая мощность32
Световой поток4350
Цветовая температура5000
Степень защиты67
Уточните цену у менеджера
Потребляемая мощность25
Световой поток3700
Цветовая температура5000
Степень защиты67
Уточните цену у менеджера
Потребляемая мощность65
Световой поток9100
Цветовая температура5000
Степень защиты67
Уточните цену у менеджера
Потребляемая мощность65
Световой поток8700
Цветовая температура5000
Степень защиты67
Уточните цену у менеджера
Потребляемая мощность65
Световой поток9500
Цветовая температура5000
Степень защиты67
Уточните цену у менеджера
Запросить цену
